PEÇO DE ROTO DE UPVC, TEJAS DE UPVC

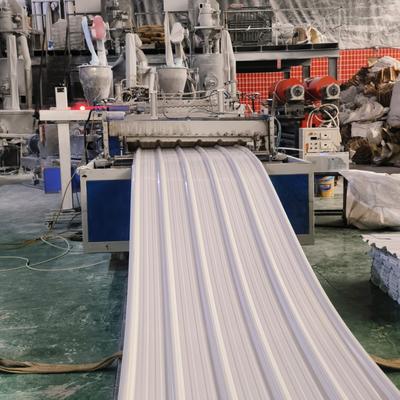

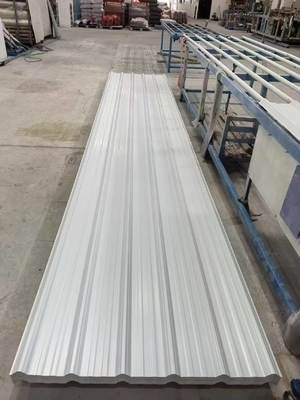

T1130 Chapas de telhado de UPVC branco, chapas de telhado de plástico de PVCé um dos estilos mais populares em todo o mundo. A largura é de 1130 mm, o comprimento pode ser personalizado. É adequado para a maioria dos edifícios, podepoupar o custo de arrefecimentoetorna o edifício arrumado e elevado.
Tejas brancas de UPVC com cresta baixa, 1130mm de largura Eco teja teto termoacústico UPVC esta muy popular na América Latina para telhados, cobertas, drywall, etc
T1130 Folhas de telhado de UPVC de isolamento térmico:
| Descrição |
Imagem da estrutura |
| Largura |
1130 mm |
 |
| Largura efetiva |
1050 mm |
| Espessura |
2 mm, 2,3 mm, 2,5 mm |
| Duração |
Personalizado |
| Altura da onda |
26 mm |
| Número de ondas |
6 peças |
| Superposição vertical |
1 onda (63 mm) |
| Superposição horizontal |
0.2 -0.3m |
| Composição |
54% de PVC, 44% de carbonato de cálcio, 2% de estabilizador de PVC e outros. |
| Garantia de qualidade |
15 anos. |
Vantagem da chapa de telhado de UPVC,
1. Isolamento térmico:A diferença de temperatura no interior e no exterior pode chegar a 8 a 10oCO ASA PVC é de 4 camadas de PVC, é bom para isolamento térmico.
2- À prova de fogo:A folha de telhado de PVC é um tipo de material de construção seguro, passou o grau de proteção contra incêndio.
3.Colour estável:A nossa chapa de telhado tem o material auxiliar anti-UV, não vai ficar amarela dentro de 15 anos.
4- À prova d'água:A água não pode passar através do revestimento de PVC.
5.Anticorrosivo:A chapa de telhado de PVC é altamente resistente à corrosão química de ácidos, álcalis, etc.
6.Anti-impacto:A folha de telhado de PVC tem um excelente desempenho de carga e pode suportar 150 kg. As pessoas podem ficar no telhado após a instalação.
7- Protecção ao som:A chapa de telhado de PVC tem muito menos ruído do que outros materiais de telhado, por exemplo, quando chove. Pode fazer ruído 30 dB menos do que o telhado de aço.
Dados técnicos da chapa de tejadilho de PVC, Tejas de PVC con cresta baja:
| Ponto de ensaio |
Padrão de ensaio |
Condição de ensaio |
Resultado do ensaio |
|
Exposição ao arco de xenônio
|
ISO 4892-2:2013,ISO 105-A02:1993 e
ASTM D2244-11
|
ISO4892-2:2013 irradiação do ciclo 4:
0.02)W/(m2.nm)@340nm 102min luz a (63+-3)°C
BPTT, ((50+-10) 10% RH 18min luz e spray de água
Filtro:Boro/Boro ExpoPeriodo: 5:00h
|
Escala cinzenta (ver nota 1) |
(2-3) |
|
ΔE*ab (ver nota 2)
|
3.5 |
| Resistência térmica |
Com referência à norma ASTM D3045-92 ((2010) |
150°C, 30 minutos
|
0.0345
|
| Resistência ao ácido muriático |
Com referência à norma ISO
175-2010 e do cliente
requisitos
|
Médio:35% ((m/m) HCI ((AR)
Método: Método de imersão
Temperatura:Temperatura ambiente
Tempo de ensaio:40h
|
Nenhuma alteração visível
|
|
Resistência ao ácido clorídrico
|
Com referência à norma ISO
175-2010 e do cliente
requisitos
|
Mediano: 30% ((m/m) H2SQ4 ((AR))
Método: Método de imersão
Temperatura:Temperatura ambiente
Tempo de ensaio:48h
|
Nenhuma alteração visível
|
|
Resistência a álcalis
|
Com referência à norma ISO
175-2010 e do cliente
requisitos
|
Mediano: 30% ((m/m) NaOH ((AR)
Método: Método de imersão
Temperatura:Temperatura ambiente
Tempo de ensaio:48h
|
Nenhuma alteração visível
|
| Densidade |
ISO 1183-1:2012
Método A
|
Álcool absoluto 23+-0,5°C |
10,799 g/cm3 |
| Força de flexão |
ISO 178:2010/amd
1:2013 Método A
|
Exemplar: 100*1130*2,05 mm
Velocidade de ensaio: 1 mm/min Espaço: 50 mm
|
41.3MPa |
| Modulo de flexão |
4520 MPa |
| Força de impacto não observada |
ISO 179-1:2010 |
Exemplo:Exemplo ISO 179-1/1eU
espessura:2.05 mm Capacidade do pêndulo:5J
Velocidade de impacto:2.9m/s Espaço: 62mm
|
38 KJ/m2
C (quebra completa)
|
| Temperatura de amolecimento de Vicat |
ISO 306:2004
Método B50
|
Espessura da amostra:2.05 mm
Taxa de temperatura: 50°C/h Carga: 50N
|
770,3°C |
| Resistência à tração |
A norma ISO 527-12012
e ISO 527-2:2012
|
Especificação: Tipo 1B Espessura da amostra: 2,05 mm
Velocidade de ensaio:5 mm/min Separação da aderência:115 mm
|
20.3MPa |
| Deformação nominal de tração na ruptura |
13% |
|
Resistência ao impacto
|
GB/T 8814-2004, secções 5.7 e 6.7 |
Condição prévia: -10oC em 1h, retirar e testar 10s, Geo:H.25
Peso do fio: 1 kg
Duração: 200 mm, Número de testes: 10
|
Número de
quebra:0
|
| Mudança de dimensão |
A norma ASTM D1204-08 |
Condição: 100°C, 60min, depois 23°C,
50% RH, 1h, Amostra: 25*25cm, Médio: Talco
|
Direcção X: -0,7% |
| Direcção Y: -1,3% |
| Isolamento acústico |
ISO 140-3:1995 |
Unidade: DB |
13 |
| Resistência à alta temperatura |
A norma ASTM D648-07 |
Condição: 60°C, 6 horas |
Nenhuma alteração visível |
| Resistência à baixa temperatura |
A norma ASTM D648-07 |
Condição: -20°C, 6 horas |
Nenhuma alteração visível |
|
Radius de
Curvatura
|
JG/T 346-2011 |
Unidade: m |
12 |
| Conductividade térmica |
As especificações referidas no ponto 1 não se aplicam. |
Unidade:W/mk
|
0.089 |
| Resistência ao fogo |
DIN4102-1:1998-05 |
GRAÇA
|
B1 |
Aplicação da chapa de telhado de UPVC 1130 cresta: telhado e parede para fábrica, armazém e fazenda, etc.
1. como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa;
Sempre inspecção final antes da expedição;
2- O que pode comprar de nós?
Chapas de telhado de PVC, chapas de telhado de UPVC, chapas de telhado de resina sintética, chapas de telhado de APVC, chapas de telhado ASA, chapas de policarbonato, painéis de parede
3. por que escolher-nos não de outros fornecedores?
Somos um fabricante profissional de folhas de plástico.
Os nossos produtos estão completos, estamos a concentrar-nos em soluções de telhado e materiais decorativos interiores, como chapa de telhado de PVC, chapa de telhado ASA e chapa de telhado de policarbonato, painel de teto de PVC,painel de cobertura decorativo, piso de areia de cor epoxi.
Temos 20 anos de experiência em pesquisa, produção e exportação.
4. que serviços podemos prestar?
Termos de entrega aceites: FOB,CFR,CIF,EXW,Express;
Moeda de pagamento aceita:USD,EUR,CNY;
Tipo de pagamento aceito: T/T,L/C,PayPal,Western Union,Cash;
Língua falada: Inglês, Chinês, Espanhol.
Bem-vindo ao seu inquérito e visita!!!
Por favor verifique seu email!
